Hladké Mierky (hladké kalibre)

Hladké meradlá patria medzi základné nástroje rozmerovej kontroly v strojárskej výrobe. Používajú sa na overovanie vnútorných a vonkajších priemerov súčiastok a umožňujú rýchle posúdenie, či je rozmer v predpísanom tolerančnom poli. Ich význam spočíva najmä v jednoduchosti použitia, vysokej opakovateľnosti a minimálnej závislosti výsledku od obsluhy.

Princíp funkcie hladkých meradiel nadpisu

Hladké kalibre pracujú na princípe GO / NOGO kontroly:

  • GO strana overuje maximálny prípustný materiál (hornú hranicu tolerancie otvoru alebo dolnú hranicu hriadeľa),
  • NOGO strana kontroluje minimálny prípustný materiál (dolnú hranicu tolerancie otvoru alebo hornú hranicu hriadeľa).

Ak GO prejde a NOGO neprejde, rozmer je považovaný za vyhovujúci. Tento spôsob kontroly je obzvlášť vhodný pre sériovú výrobu, kde nie je potrebné poznať presnú číselnú hodnotu rozmeru.

Základné normy a tolerančný systém

Výroba a používanie hladkých meradiel sa riadi viacerými medzinárodnými normami:

  • ISO 286 (časť 1 a 2) – systém tolerancií a uložení, definuje tolerančné polia (napr. H7, H8, G6)
  • ISO 1938 / DIN 2245 / DIN 7150 – tolerančné meradlá
  • DIN 7164:2017 – praktické použitie meradiel v kontrole kvality
  • IS 3455-1971, IS 7859-1975 – pravidlá meracej praxe

Tieto normy zabezpečujú, že meradlá sú kompatibilné s výkresovou dokumentáciou a výsledky kontroly sú porovnateľné naprieč výrobnými závodmi.

Materiály a presnosť

Najčastejšie používaným materiálom pre hladké zátkové meradlá je:

  • kalená a stabilizovaná oceľ AISI O1 / EN-31 (SAE 52100)
  • tvrdosť 60–62 HRC

Tento materiál poskytuje:

  • vysokú odolnosť proti opotrebeniu,
  • rozmerovú stabilitu,
  • dlhú životnosť pri opakovanej kontrole.

Pre aplikácie s vysokým zaťažením alebo veľkým počtom meracích cyklov sa používa karbid volfrámu, ktorý výrazne predlžuje životnosť meradla.

Hladké zátkové meradlá podľa rozsahu priemerov

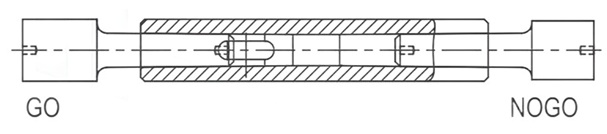

Zátkové meradlá do 5 mm – obojstranné prevedenie

Pre veľmi malé vnútorné priemery sa používajú obojstranné zátkové meradlá, kde sú GO a NOGO umiestnené na jednom nástroji.

Vlastnosti:

  • meranie v oboch smeroch bez výmeny nástroja,
  • vhodné pre presnú mechaniku a jemné diely,
  • ergonomická rukoväť podľa ANSI B47.1 alebo BS 1044 (časť 1),
  • rukoväť z eloxovaného hliníka s mosadznými klieštinami.

Na zvýšenie odolnosti je možné použiť meracie kolíky z karbidu volfrámu.

Zátkové meradlá 5–65 mm – konštrukcia Taperlock

Pre stredné priemery sa používa Taperlock systém, ktorý zabezpečuje presné a opakovateľné upevnenie meracieho dielu do rukoväte.

Normy:

  • polotovary: ISO 3670:1979 alebo IS 6137:1983
  • rukoväte: ISO 3670:1979 alebo IS 5388:1983

Materiálové riešenia:

  • GO: karbid volfrámu s podperou stopky z EN-31,
  • NOGO: stabilizovaná oceľ AISI O1 / EN-31, tvrdosť 60–62 HRC.

V špeciálnych prípadoch je možné vyhotovenie GO aj NOGO kompletne z karbidu volfrámu.

Zátkové meradlá nad 65 mm – Trilock, jednostranné prevedenie

Pre veľké vnútorné priemery sa používajú jednostranné zátkové meradlá s konštrukciou Trilock.

Charakteristika:

  • GO a NOGO sú na samostatných rukovätiach,
  • jednoduchšia manipulácia pri veľkých rozmeroch,
  • nižšia hmotnosť jedného nástroja.

Normy:

  • polotovary: ISO 3670:1979 alebo IS 6244:1980
  • rukoväte: ISO 3670:1979 alebo IS 5388:1983

Materiály:

  • GO z karbidu volfrámu,
  • NOGO zo stabilizovanej ocele AISI O1 / EN-31.

Hladké krúžkové kalibre - technické vlastnosti, normy a priemyselné využitie

1. Úvod a význam v priemyselnej praxi

Hladké krúžkové kalibre patria medzi základné kontrolné meradlá pre meranie vonkajších priemerov valcových súčiastok. Ich hlavnou úlohou je rýchle a spoľahlivé overenie, či vyrábaný diel spĺňa predpísané rozmerové tolerancie.

Používajú sa predovšetkým v:

  • strojárskom priemysle,
  • kovospracujúcom priemysle,
  • automobilovom priemysle,
  • sériovej a hromadnej výrobe s dôrazom na kontrolu kvality.

Vďaka princípu GO / NO-GO umožňujú jednoznačné rozhodnutie o zhode alebo nezhode dielu bez potreby numerického odčítania hodnoty.

2. Funkcia a princíp merania

Hladké krúžkové kalibre sú určené na kontrolu vonkajších priemerov podľa menovitej hodnoty a príslušnej tolerančnej triedy.

  • GO strana (dobrá) – musí voľne prejsť po kontrolovanom priemere
  • NO-GO strana (zlá) – nesmie prejsť po kontrolovanom priemere

Tento spôsob kontroly je ideálny pre výrobné prostredie, kde je dôležitá:

  • rýchlosť kontroly,
  • opakovateľnosť výsledkov,

minimalizácia vplyvu obsluhy.

3. Sortiment a rozsah použitia

Sortiment hladkých krúžkových (prstencových) kalibrov je navrhnutý tak, aby pokrýval široké spektrum výrobných aplikácií.

Rozsah priemerov:

  • priemer 1 mm – 100 mm
  • priemer 100 mm – 300 mm

Vďaka širokej ponuke veľkostí a vyhotovení je možné efektívne pokryť bežné aj špecifické výrobné požiadavky.

4. Normy a technické špecifikácie

4.1 Rozmerové normy pre GO / NO-GO krúžky

Základné rozmery a tolerančné polia sú definované podľa medzinárodných a národných noriem:

  • IS 919 – Časť 1 a 2 (2014)
  • ISO 286 – Časť 1 a 2 (2010)

4.2 Meracia prax a použitie

Normy upravujúce správne používanie a kontrolu meradiel:

  • IS 3455-1971
  • IS 7876-1975
  • DIN 7163-2017

4.3 Kalibračné polotovary

Pre výrobu a kalibráciu krúžkových kalibrov sa používajú polotovary podľa noriem:

  • ISO 3670
  • IS 3485-1983
  • DIN 2250-2008
  • DIN 2254

5. Triedy tolerancie

Výrobný program pokrýva širokú škálu tolerančných tried definovaných normami ISO/DIN, najmä:

  • h8
  • h7
  • d5
  • js
  • a ďalšie štandardné tolerancie

Špeciálne tolerancie na požiadanie

Na základe individuálnych požiadaviek zákazníka je možné vyrobiť kalibre s neštandardnými toleranciami, napríklad:

  • Ø 25,000 +0,100 mm
  • Ø 12,000 +0,50 / −0,025 mm

Takéto riešenia sú vhodné najmä pre:

  • špeciálne výrobné procesy,
  • prototypovú výrobu,

zákaznícke interné normy.

6. Materiál a tepelné spracovanie

Hladké krúžkové kalibre sú vyrábané z vysoko kvalitnej ložiskovej ocele:

  • AISI O1 / EN 31 (SAE 52100)

Mechanické vlastnosti:

  • tvrdosť: 60 – 62 HRC
  • vysoká odolnosť proti opotrebeniu
  • dlhodobá rozmerová stálosť

Stabilizácia rozmerov:

Na zabezpečenie maximálnej presnosti je použitá:

  • kryogénna úprava chladením pod bod mrazu,
    ktorá eliminuje vnútorné pnutia materiálu a zvyšuje dlhodobú stabilitu meradla.

7. Výhody a prínosy pre používateľa

Používanie hladkých krúžkových kalibrov prináša v priemyselnej praxi viacero zásadných výhod:

  • rýchla a jednoznačná kontrola rozmerov,
  • vysoká presnosť a opakovateľnosť merania,
  • minimalizácia chýb obsluhy,
  • vysoká životnosť vďaka kalenému materiálu,

možnosť prispôsobenia špecifickým požiadavkám zákazníka.

Oblasti použitia

Hladké zátkové meradlá sa používajú v:

  • strojárstve,
  • automobilovom priemysle,
  • leteckom a energetickom priemysle,
  • výrobe presných mechanických dielov,
  • metrologických laboratóriách a nástrojárňach.

Zaujímavosti o hladkých kalibrov

  • GO / NOGO meradlá neposkytujú číselnú hodnotu, ale priamo odpoveď na otázku: je diel funkčne použiteľný?
  • Pri správnom použití dokáže zátkové meradlo odhaliť nefunkčný otvor rýchlejšie než digitálny mikrometer.
  • GO strana sa opotrebuje 2–3× rýchlejšie než NOGO, pretože je používaná častejšie.
  • Hladké meradlá nekontrolujú kruhovitosť ani valcovitosť samostatne, ale ich kombinovaný vplyv na funkčný rozmer.
  • Zátkové meradlo môže „prejsť“ aj vtedy, keď má otvor lokálne chyby – ak sú v tolerancii funkčného uloženia.
  • V automobilovom priemysle sa zátkové meradlá používajú priamo na výrobnej linke, nie v klimatizovanom laboratóriu.
  • Princíp GO / NOGO vznikol pre masovú výrobu ešte pred rozšírením digitálnych meracích prístrojov.
  • Priemer meradla je definovaný limitným rozmerom, nie stredom tolerancie.
  • Karbidové zátkové meradlá majú výrazne nižší koeficient opotrebenia, nie vyššiu presnosť – presnosť určuje výroba.
  • Správne zvolené meradlo dokáže odhaliť chybu procesu, nie len chybu jedného kusu.
  • Zátkové meradlá sú ideálne na kontrolu slepých otvorov, kde mikrometer zlyháva.
  • Priemer nad 65 mm sa rieši modulárne (Trilock), pretože plné meradlo by bolo príliš ťažké a nestabilné.
  • Zámennosť dielov v sériovej výrobe je prakticky nemysliteľná bez limitných meradiel.
  • Hladké meradlá sú menej citlivé na obsluhu než číselné meradlá – znižujú subjektívnu chybu.
  • Najčastejšou príčinou nezhody nie je meradlo, ale opotrebený nástroj alebo teplotná nestabilita výroby.
