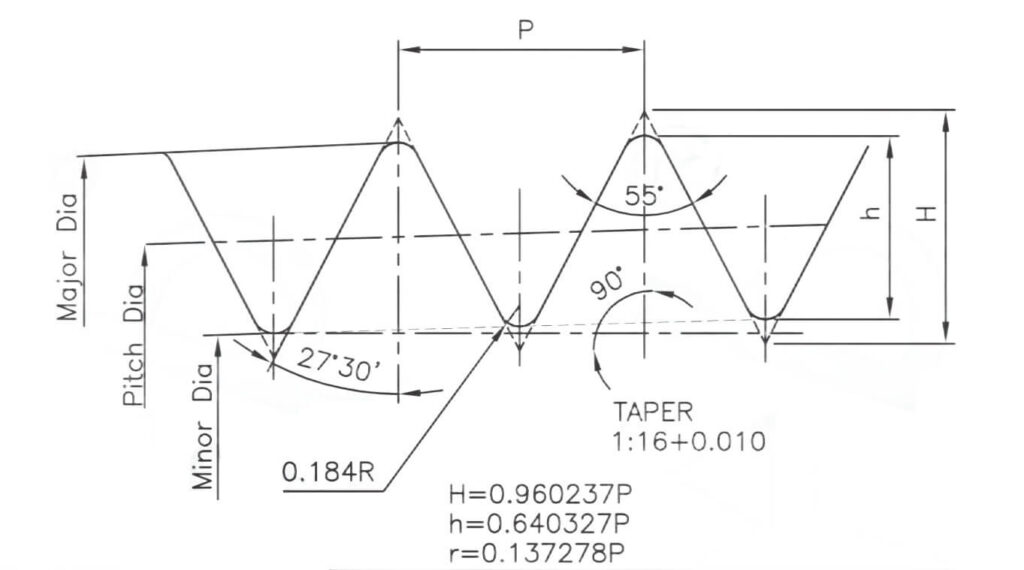

Závitové kalibre R, RC, RP

R-Pipe závitové kalibre predstavujú vysokopresné meracie nástroje určené na kontrolu a overovanie závitov potrubí. Sú navrhnuté tak, aby zabezpečili presnosť a spoľahlivosť pri montáži závitových spojov, kde je požadovaná tesnosť. Tieto kalibre sú určené na meranie a kontrolu geometrie závitov na potrubiach s rôznymi typmi závitov, ako sú R, Rc a Rp.

Použitie R-Pipe kalibrov umožňuje dosiahnuť vysokú presnosť rozmerov a parametrov závitov, čím sa zabezpečí presné a tesné spojenie. Táto presnosť je kritická najmä pri prevádzke potrubných systémov pod zvýšeným tlakom. Používanie kalibrov napomáha predchádzať únikom kvapalín alebo plynov cez závitové spoje a zabezpečuje spoľahlivú prevádzku systému.

R-Pipe závitové kalibre: charakteristiky a vlastnosti

Špecifikácia:

  • Základné rozmery: ISO 7/1-1994 / IS 554-1999
  • Postupy merania: ISO 7/1-2000 / IS 8999-2003
  • Norma: BS EN 10226-3-2005

Rozsah výroby

Kalibre na kontrolu závitov obrobku:

  • Kontrola vonkajšieho a vnútorného priemeru (Major a Pitch Diameter) vnútorných závitov
    Taper alebo paralelné závity na gauge plane a kontrolnej dĺžke (accommodation length).

Použitie Gauge No 2 môže byť vynechané, ak konštrukcia obrobku zabezpečuje dostatočnú kontrolnú dĺžku, avšak je potrebné zohľadniť, že deformované závity nemusia byť detegované bez použitia Gauge No 2.

  • Kontrola menšieho priemeru (Minor Diameter) a Pitch Diameter vonkajších kužeľových závitov
    Kalibrovanie na gauge plane.
  • Kontrola vonkajšieho priemeru (Major Diameter) a užitočnej závitovej dĺžky vonkajších kužeľových závitov

Hlavné kalibre (Master Gauges) na kontrolu kalibrov:

  • Kontrola Pitch Diameter paralelných plných krúžkových kalibrov (Ring Gauge No 3) počas výroby a kalibrácie (opotrebenie počas používania).
  • Kontrola rozmerov kužeľových vnútorných kalibrov (Plug Gauges, Gauge No 1-2) počas výroby a kalibrácie (opotrebenie počas používania).

PT kalibre

PT Taper Plug a Taper Ring kalibre, špecifikované v prílohe JIS B 0253-1985, pokrývajú rozmery potrubí od ⅛ do 12“.

  • Rozmery PT Taper Thread kalibrov sa líšia od R/Rc kalibrov.
  • PT kalibre sa vyrábajú podľa normy JIS B 0253-1985.

Pre detailné rozdiely medzi jednotlivými R-Pipe Gauge Numbers je k dispozícii technický prehľad.
