Závitové kalibre UNJ, UNJC, UNJF, UNJEF

Závitové kalibre označené UNJ, UNJC, UNJF a UNJEF predstavujú špeciálnu skupinu v rámci systému Unified National (UN). Ide o závity navrhnuté pre aplikácie s vysokými požiadavkami na presnosť, pevnosť a spoľahlivosť, typicky v leteckom a presnom strojárskom priemysle. Používajú imperiálny systém jednotiek a ich geometria aj tolerancie sú definované tak, aby minimalizovali riziko poškodenia závitov a zvýšili životnosť spojov.

Použitie závitových kalibrov podľa týchto noriem umožňuje spoľahlivú kontrolu výrobných tolerancií a zabezpečuje kompatibilitu medzi jednotlivými komponentmi. Správna voľba kalibra je dôležitá najmä tam, kde môže nesprávna geometria závitu viesť k zlyhaniu spoja alebo prevádzkovým problémom.

Normy a technické predpisy

Závity UNJ a súvisiace kalibre sú definované viacerými technickými normami, ktoré určujú profil závitu, tolerančné polia aj postupy merania:

  • BS4084
  • BS919(I)-2007 (praktiky merania)
  • ASME B1.15-1995
  • SAE AS 8879
  • ISO 3161-1999
  • ISO 15872-2017 (kalibrovanie a kontrola)

Tieto normy zabezpečujú jednotný prístup k návrhu, výrobe a overovaniu závitov a umožňujú používanie kalibrov v medzinárodnom prostredí.

Základná charakteristika závitov UNJ

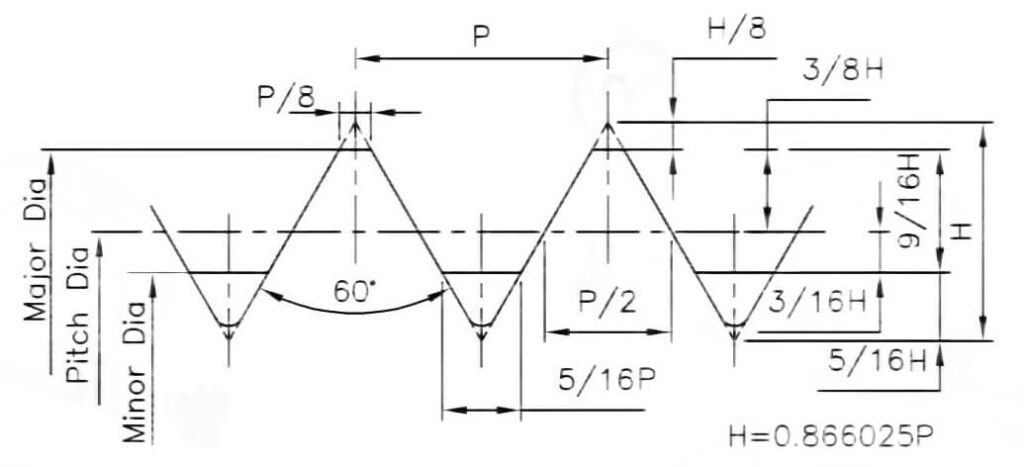

Závity UNJ vychádzajú z klasického systému Unified Threads, avšak obsahujú úpravy geometrie závitu, napríklad optimalizovaný tvar koreňa závitu, ktorý znižuje koncentráciu napätia. Výsledkom je vyššia únosnosť a lepšia odolnosť voči únavovému poškodeniu, preto sa využívajú najmä v kritických aplikáciách.

Kalibre UNJ sa vyrábajú ako krúžkové kalibre pre vonkajšie závity alebo čapové kalibre pre vnútorné závity. Slúžia na kontrolu rozmerov, tolerancií a funkčnej správnosti závitu počas výroby alebo pri vstupnej kontrole.

Rozdiely medzi UNJ, UNJC, UNJF a UNJEF

Hlavné rozdiely medzi jednotlivými typmi spočívajú v stúpaní závitu (TPI), priemere a oblasti použitia. Každá varianta vychádza z ekvivalentnej rady Unified Threads, ale zachováva špecifickú geometriu UNJ.

UNJ

Základná verzia s jednotnou radou TPI podobnou štandardným UN závitom. Používa sa tam, kde je potrebná vysoká presnosť a spoľahlivosť, napríklad v leteckých konštrukciách, motoroch alebo bezpečnostne kritických spojoch.

UNJC

Varianta s hrubším stúpaním, podobná radu UNC (Unified National Coarse). Väčšie stúpanie umožňuje rýchlejšiu montáž a vyššiu odolnosť voči poškodeniu závitu pri manipulácii. Vhodná pre aplikácie, kde je potrebná robustnosť a jednoduchá montáž pri zachovaní presných tolerancií.

UNJF

Jemnejšie stúpanie porovnateľné s radou UNF (Unified National Fine). Menší krok závitu zvyšuje presnosť nastavenia a lepšie rozkladá zaťaženie. Často sa používa v strojárstve, automobilovom priemysle alebo pri presných mechanizmoch.

UNJEF

Extra jemné stúpanie podobné radu UNEF (Unified National Extra Fine). Poskytuje maximálnu presnosť a jemné nastavenie, čo je výhodné v špecializovaných oblastiach, napríklad v meracej technike, mikro-mechanike alebo zariadeniach s vysokými nárokmi na presné polohovanie.

Praktické využitie v priemysle

Správne zvolený závitový kaliber umožňuje rýchlu kontrolu kvality pomocou princípu prejde/neprejde bez potreby komplexných meracích postupov. V leteckom a presnom strojárstve je tento postup zásadný, pretože znižuje riziko montážnych chýb a zabezpečuje opakovateľnosť výroby.

Pri výbere kalibra je potrebné zohľadniť:

  • požadovanú triedu presnosti
  • typ stúpania závitu
  • mechanické zaťaženie spoja
  • normu definujúcu geometriu závitu

Pochopenie rozdielov medzi UNJ, UNJC, UNJF a UNJEF pomáha technikom aj študentom správne interpretovať označenia závitov a zvoliť vhodné riešenie pre konkrétnu aplikáciu.
