Tvarové a polomerové (rádiusové) kalibre a merky

Tvarové a polomerové kalibre predstavujú špecializovanú skupinu kontrolných meradiel určených na rýchlu a reprodukovateľnú verifikáciu geometrických prvkov súčiastok v sériovej aj kusovej výrobe. Používajú sa všade tam, kde je požadovaná vysoká presnosť profilu bez nutnosti zložitého merania súradnicovou technikou, pričom zabezpečujú okamžité rozhodnutie OK / NOK podľa definovanej tolerančnej triedy.

Výroba kalibrov prebieha s dôrazom na geometrickú presnosť, stabilitu materiálu a dlhodobú opakovateľnosť merania, pričom metrologická nadväznosť je zabezpečená prostredníctvom kalibrácie na etalónoch vyššieho rádu.

Polomerové (rádiusové) merky a kalibre

Polomerové merky sú určené na kontrolu vnútorných a vonkajších rádiusov, zaoblení hrán, prechodových oblúkov a tvarových spojov medzi plochami. Používajú sa najmä v nástrojárstve, výrobe foriem, presnom obrábaní a kontrole funkčných prechodov.

Typy prevedenia

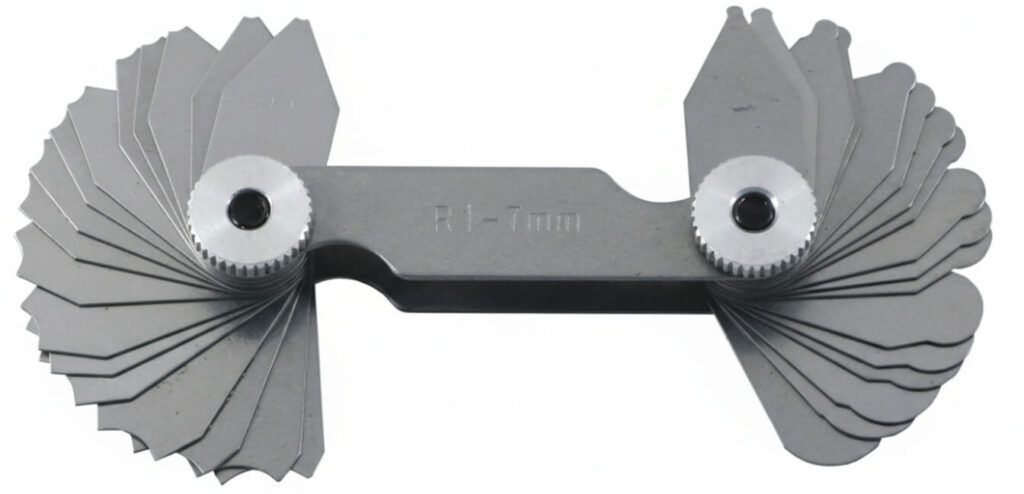

  • listové rádiusové merky (sady)
  • pevné kalibre s definovaným rádiusom
  • nastaviteľné rádiusové meradlá
  • zákazkové profilové rádiusové kalibre

Typické meracie rozsahy

  • 0,1 – 1,0 mm (jemná mechanika, nástroje)
  • 1,0 – 6,0 mm (bežné strojárstvo)
  • 6,0 – 50 mm a viac (ťažké strojárstvo, formy)
  • zákazkové rádiusy podľa výkresovej dokumentácie

Presnosť a tolerancie

  • štandardná presnosť: ±0,01 mm až ±0,02 mm
  • vysokopresné prevedenie: ±0,005 mm
  • tolerančné triedy ekvivalentné IT6 – IT10 podľa požiadavky aplikácie

Materiálové prevedenie

  • kalená nástrojová oceľ ≥ 60 HRC
  • karbid volfrámu (WC-Co) pre vysokú životnosť
  • technická keramika pre maximálnu stabilitu a minimálne opotrebenie

Oblasti použitia

  • kontrola prechodových rádiusov na frézovaných dieloch
  • kontrola polomerov zápustiek a lisovacích nástrojov
  • verifikácia rádiusov rezného náradia
  • kontrola hrán v automobilovom priemysle
  • výroba presných mechanizmov

Tvarové kalibre

Tvarové kalibre sú určené na kontrolu komplexných profilov, funkčných tvarov a špecifických geometrických prvkov súčiastok. Ide o meradlá vyrábané prevažne na mieru podľa výkresovej dokumentácie zákazníka.
