Závitové metrické kalibre M, MF, MJ
Metrické závitové kalibre predstavujú základné metrologické nástroje určené na kontrolu rozmerov a geometrie metrických závitov. Používajú sa pri výrobe, montáži a kontrole závitových dielov, kde je presnosť závitu rozhodujúcim faktorom pre funkčnosť, zameniteľnosť a spoľahlivosť závitových spojov.

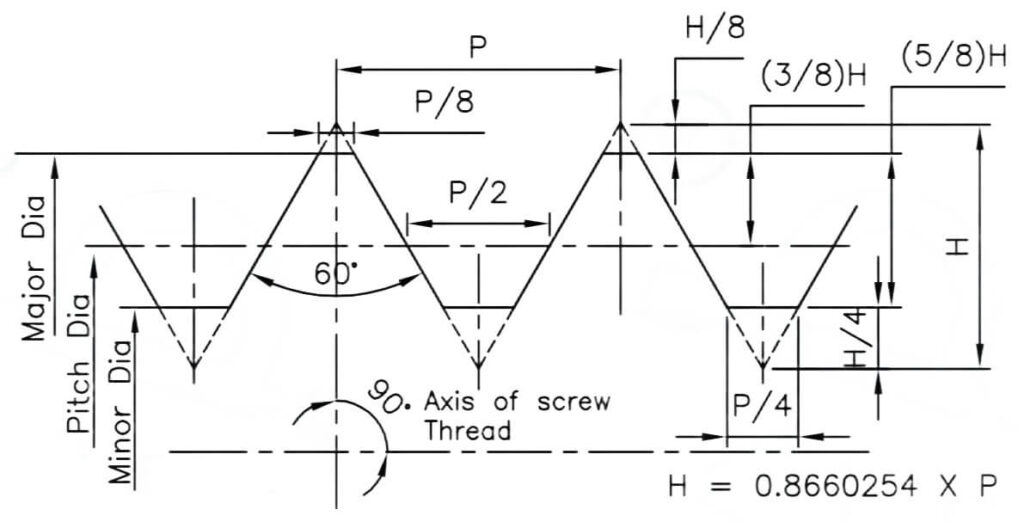

Závitové kalibre vyhotovené v súlade s normami ISO alebo DIN majú normalizovaný profil závitu, ktorý umožňuje presnú kontrolu stredného priemeru, vrcholového priemeru, koreňového priemeru a stúpania závitu. Použitie kalibrov je založené na princípe GO / NOGO, čím sa zabezpečuje jednoznačné posúdenie zhody závitu s normovými požiadavkami.
Závitové kalibre sú neoddeliteľnou súčasťou systémov kontroly kvality v strojárskej výrobe, kde zabezpečujú dodržiavanie tolerancií, minimalizáciu výrobných chýb a súlad s medzinárodnými normami.
Závitové kalibre pre závity M, MF a MJ – rozdelenie a použitie
Závitové kalibre typu M, MF a MJ sa používajú pri kontrole metrických závitov s rozdielnymi geometrickými a funkčnými požiadavkami. Jednotlivé typy sa líšia profilom závitu, toleranciami a oblasťou použitia.
Kaliber M (metrický)
Základný typ metrického závitového kalibra, kde označenie M znamená metrický závit podľa ISO.
Príklad: M6 označuje závit s menovitým priemerom 6 mm.
Používa sa v širokom spektre strojárskych a priemyselných aplikácií.
Kaliber MF (metrický jemný závit)
Závitový kaliber MF má rovnaký menovitý priemer ako závit M, avšak menšie (jemnejšie) stúpanie závitu.
Používa sa pri aplikáciách s požiadavkou na:
- vyššiu pevnosť spoja,
- lepšie rozloženie zaťaženia,
- vyššiu odolnosť voči vibráciám.
Kaliber MJ (metrický závit so zvýšenou presnosťou)
Závitový kaliber MJ je určený pre vysokopresné aplikácie. Charakteristickým znakom je zaoblený koreň vonkajšieho závitu, ktorý znižuje koncentráciu napätia.
Používa sa v oblastiach s mimoriadnymi nárokmi na presnosť a spoľahlivosť závitového spoja.
Normy a tolerancie pre metrické závitové kalibre M a MF
ISO špecifikácie
- Základné rozmery: ISO 965-1, ISO 965-2, ISO 965-3 (2013)
- Meracia prax: ISO 1502 (1996)
DIN špecifikácie
- Základné rozmery a meracia prax: DIN 13 (1999)
ANSI / ASME špecifikácie
- Základné rozmery: ANSI/ASME B1.13M
- Meracia prax: ANSI/ASME B1.14M (1984)
BS špecifikácie
- Základné rozmery: BS 3643, časť I a II (2007)
- Meracia prax: BS 919, časť III (2007)
Normy ANSI a BS používajú jednostranné tolerancie pre závitové kalibre.
JIS špecifikácie
- Základné rozmery: JIS B0205, JIS B0209
- Meracia prax: JIS B0251 (1975, 1998), JIS B0252 (1996)
- Odporúčané tolerančné triedy: I, II, III
- Použitie dvojstupňovej kontroly (obrábanie / kontrola)
Označenie závitových kalibrov

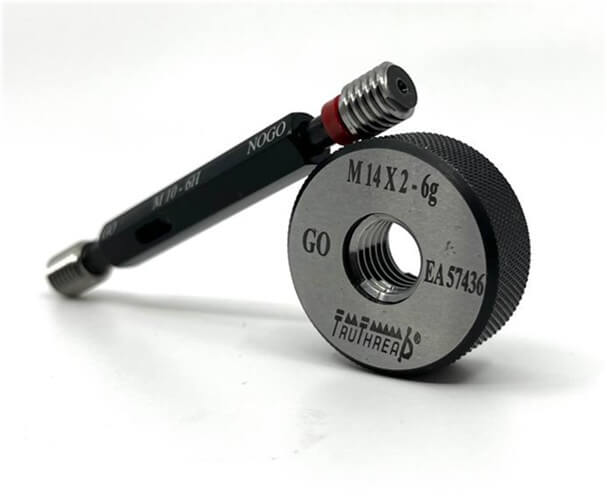

Trňové (kolíkové) závitové kalibre – vnútorné závity
- GO Plug (GP) – kombinovaný pre obrábanie a kontrolu
GPI, GPII, GPIII - NOGO Plug pre obrábanie (WP)
WPI, WPII, WPIII - NOGO Plug pre kontrolu (IP)
IPI, IPII, IPIII
Krúžkové závitové kalibre – vonkajšie závity
- GO Ring (GR) – kombinovaný pre obrábanie a kontrolu
GRI, GRII, GRIII - NOGO Ring pre obrábanie (WR)
WRI, WRII, WRIII - NOGO Ring pre kontrolu (IR)
IRI, IRII, IRIII
Označovanie závitov a stúpania
Pri závitoch so základným (hrubým) stúpaním sa stúpanie v označení neuvádza.
Príklad: M10-6H
Pri závitoch s iným než základným stúpaním sa stúpanie uvádza za menovitým priemerom.
Príklad: M10×1-6H
Tolerančné triedy a dĺžka záberu závitu
- S – krátka dĺžka záberu závitu
- N – normálna dĺžka záberu závitu
- L – dlhá dĺžka záberu závitu
Tolerančné triedy sú definované pre vnútorné závity (trňové kalibre) a vonkajšie závity (krúžkové kalibre) podľa príslušných noriem.
Metrické závitové trňové kalibre
Závitové trňové kalibre sú určené na kontrolu vnútorných závitov, najmä z hľadiska:
- správneho profilu závitu,
- rozmerovej presnosti,
- dodržania tolerancií.
Závitové trňové kalibre do 40 mm
Normy:
- IS 9631 (1983)
- ISO 3670 (1979)
- DIN 2282-1 (2000) – GO
- DIN 2284-1 (2000) – NOGO
- Do 3 mm: malé strediace hroty na oboch stranách
- 3 – 40 mm: vnútorné stredy na oboch stranách
Závitové trňové kalibre 40 – 200 mm
Normy:
- IS 9608 (do 120 mm)
- IS 10685 (120 – 200 mm)
- ISO 3670
- DIN 2282-2 (2001) – GO
- DIN 2284-2 (2001) – NOGO
- 40 – 65 mm: GO a NOGO prvky na jednom držiaku
- 65 – 200 mm: GO a NOGO prvky na samostatných držiakoch
Závitové trňové kalibre nad 200 mm
Používajú sa podnikové normy z dôvodu absencie medzinárodných špecifikácií
Metrické závitové krúžkové kalibre
Závitové krúžkové kalibre slúžia na kontrolu vonkajších závitov. Vyrábajú sa z kalenej ocele s tvrdosťou 60 – 62 HRc, čo zabezpečuje dlhodobú rozmerovú stabilitu a opakovateľnosť merania.
Krúžkové kalibre 1 – 200 mm
Normy:
- IS 9610 (do 100 mm)
- ISO 3670 (1979)
- DIN 2285-1 (2008) – GO
- DIN 2299-1 (2003) – NOGO
Krúžkové kalibre nad 200 mm
- Používajú sa podnikové normy
Metrické závitové kalibre MJ – vysokopresné aplikácie
Závitové kalibre MJ sú určené pre aplikácie s najvyššími požiadavkami na presnosť. Charakteristické sú:
- zaoblený koreň závitu,
- znížená koncentrácia napätia,
- vysoká rozmerová presnosť.
Používajú sa najmä v oblastiach:
- letectvo,
- medicínska technika,
- presná mechanika,
- elektronika.
Normy pre závity MJ
- ISO 5855, časť I–III (1999)
- Meracia prax: ISO 10959 (2016)
- ANSI B1.21M (1997)
- ANSI B1.22M (1985)
